Transformateurs à huile ou à sec : les 7 meilleurs conseils pour bien choisir

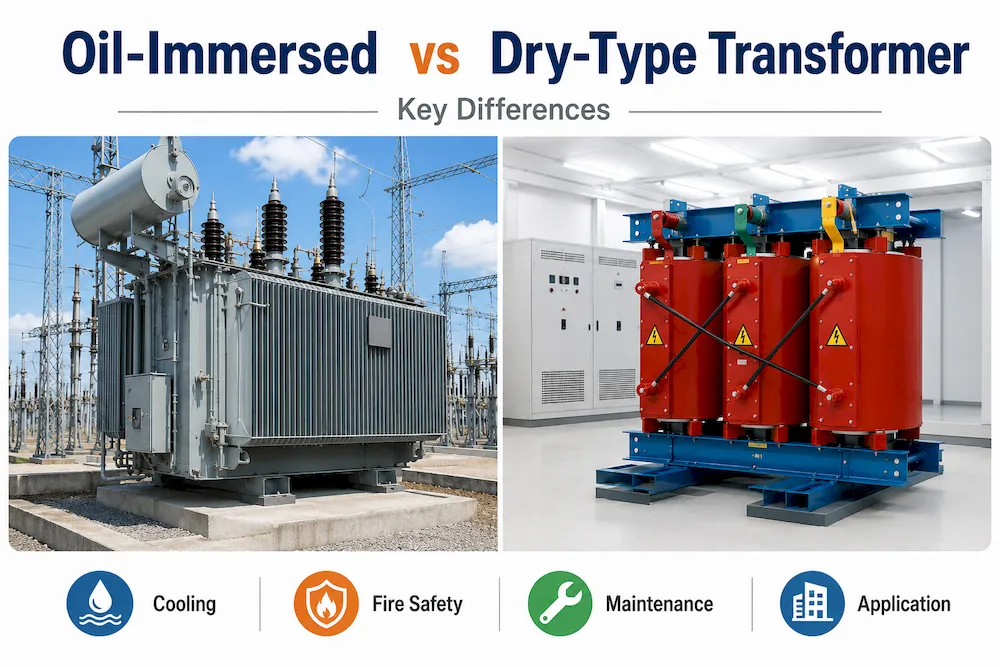

Transformateur à bain d'huile ou à sec Le choix du transformateur est une décision importante pour tout projet lié à la distribution d'électricité, au secteur industriel, au secteur commercial ou aux énergies renouvelables. Ces deux types de transformateurs assurent une conversion de tension fiable, mais ils utilisent des systèmes de refroidissement et d'isolation différents et sont adaptés à des environnements d'installation distincts.

Un transformateur à huile utilise un liquide isolant à la fois pour le refroidissement et l'isolation électrique. Un transformateur de type sec utilise l'air et des matériaux isolants solides, notamment des enroulements en résine moulée. Comprendre ces différences aide les équipes de projet à choisir des équipements qui répondent aux exigences en matière de capacité, de sécurité, de maintenance, d'environnement et de budget.

Transformateurs à huile et transformateurs à sec : la principale différence

La principale différence réside dans l'isolant et le fluide de refroidissement. Les transformateurs à huile utilisent de l'huile isolante pour évacuer la chaleur des enroulements et du noyau. Les transformateurs de type sec utilisent l'air et des systèmes d'isolation solides pour gérer la chaleur et protéger les enroulements.

Cette différence de conception a une incidence sur les performances de refroidissement, les risques d'incendie, l'emplacement d'installation, les besoins en maintenance, le coût du projet et la plage de capacité disponible.

1. Performances de refroidissement

L'huile est très efficace pour évacuer la chaleur des enroulements des transformateurs. C'est pourquoi les transformateurs à bain d'huile sont couramment utilisés pour les applications à forte capacité, à forte charge et en extérieur. L'huile transfère la chaleur des parties actives vers le réservoir, les radiateurs et les équipements de refroidissement.

Les transformateurs de type sec recourent généralement à un refroidissement par air naturel ou par air forcé. Ils offrent de bonnes performances dans de nombreuses applications commerciales et industrielles, mais ils nécessitent généralement une ventilation adéquate et peuvent requérir davantage d'espace d'installation pour une capacité donnée.

Lorsqu'on compare Transformateur à huile ou à sec En termes de performances de refroidissement, les unités à huile sont souvent privilégiées lorsque la capacité élevée, les charges continues ou les conditions extérieures difficiles constituent les principales priorités.

2. Sécurité incendie et considérations environnementales

Les transformateurs à sec sont souvent choisis pour une installation en intérieur, car ils ne contiennent pas d'huile isolante. Cela réduit les risques liés aux fuites d'huile et peut simplifier la conception des mesures de protection contre l'incendie dans certains projets.

Ils sont couramment utilisés dans les hôpitaux, les écoles, les centres commerciaux, les bureaux, les tunnels, les aéroports, les centres de données et d'autres lieux situés à proximité de personnes ou d'équipements sensibles.

Les transformateurs à huile peuvent également fonctionner en toute sécurité lorsqu'ils sont correctement conçus, installés et entretenus. Toutefois, certains projets peuvent nécessiter des mesures supplémentaires, telles que des murs coupe-feu, des systèmes de confinement de l'huile, des dispositifs de drainage, ainsi que des systèmes de détection ou d'extinction d'incendie.

3. Capacité et candidature au projet

Les transformateurs à huile sont largement utilisés dans les réseaux électriques, les postes de transformation extérieurs, les installations industrielles, les projets miniers, les parcs solaires et les parcs éoliens. Leur capacité de refroidissement les rend adaptés à de nombreuses applications à moyenne et haute tension, ainsi qu’à celles nécessitant une grande capacité.

Les transformateurs à sec sont couramment utilisés lorsque l'installation en intérieur, la réduction des risques d'incendie et la simplification de l'entretien priment sur la capacité maximale. Ils peuvent être installés à proximité de la charge électrique, ce qui permet de réduire la longueur des câbles et les pertes de distribution.

• Transformateur à huile : sous-stations, réseaux de distribution, sites extérieurs et projets à grande capacité
• Transformateur à sec : postes de transformation intérieurs, bâtiments, centres de données et lieux sensibles au feu

Pour les applications en intérieur ou dans des environnements sensibles au feu, découvrez notre solutions de transformateurs à sec.

4. Exigences en matière d'entretien

Les transformateurs à huile nécessitent une inspection périodique de l'huile isolante, des joints d'étanchéité, du système de refroidissement et de l'état du réservoir. Les opérateurs peuvent être amenés à surveiller le niveau d'huile, la qualité de l'huile, la teneur en humidité, les gaz dissous et les fuites éventuelles, en fonction de la puissance nominale du transformateur et du plan de maintenance.

Les transformateurs de type sec nécessitent généralement moins d'entretien lié à l'huile, car ils n'utilisent pas de liquide isolant. Ils doivent toutefois faire l'objet d'un nettoyage régulier, d'une inspection des bornes, d'une surveillance de la température et de contrôles de la ventilation.

Dans un Transformateur à huile ou à sec En comparaison, le choix de la solution de maintenance la plus appropriée dépend du personnel disponible sur site, de l'environnement d'exploitation et de la stratégie de maintenance à long terme du projet.

5. Emplacement et espace d'installation

Les transformateurs à huile sont souvent installés à l'extérieur ou dans des locaux spécialement aménagés à cet effet. Ils peuvent nécessiter de l'espace pour accueillir des radiateurs, des systèmes de confinement de l'huile, des équipements de protection contre l'incendie et des accès destinés à la maintenance.

Les transformateurs à sec sont souvent plus faciles à installer à l'intérieur des bâtiments, dans les locaux électriques et à proximité du tableau de distribution. Ils nécessitent toutefois une ventilation suffisante, un espace libre adéquat et un accès facile pour les opérations d'inspection.

• Lieu d'installation : à l'intérieur ou à l'extérieur
• Surface utile disponible et accès pour l'entretien
• Température ambiante et altitude
• Poussière, humidité, air salin et conditions propices à la corrosion
• Exigences en matière de ventilation et de refroidissement
• Exigences en matière de sécurité incendie et d'environnement

6. Coût et valeur totale du projet

Les transformateurs à huile sont souvent plus économiques pour les applications nécessitant une grande capacité. Leur prix d'achat initial peut être compétitif, en particulier lorsque l'on a besoin d'un refroidissement efficace et d'une conception compacte des parties actives.

Les transformateurs à sec peuvent présenter un coût initial plus élevé pour une puissance nominale identique. Cependant, ils permettent de réduire ou de simplifier certains coûts liés à la protection contre les incendies, au confinement de l'huile, à l'installation en intérieur et à l'entretien régulier de l'huile.

Le prix du transformateur ne doit pas être le seul critère déterminant. Une évaluation complète doit prendre en compte le coût d'installation, les travaux de génie civil, les systèmes de sécurité, les pertes d'énergie, les coûts d'entretien et la durée de vie prévue.

7. Comment choisir le bon transformateur

Optez pour un transformateur à huile lorsque vous recherchez avant tout une capacité élevée, une installation en extérieur, un refroidissement efficace et un coût d'acquisition réduit. Ce type de transformateur est souvent adapté aux sous-stations, aux sites industriels, aux réseaux de distribution et aux projets d'énergies renouvelables.

Optez pour un transformateur à sec lorsque l'installation en intérieur, la sécurité incendie, un entretien réduit et une utilisation à proximité de personnes ou d'équipements sensibles constituent les principales priorités.

Lorsqu'on compare Transformateur à huile ou à sec Avant de passer commande, vérifiez la puissance nominale du projet, la combinaison de tensions, l'environnement d'installation, les exigences de sécurité, le mode de refroidissement, les harmoniques, les limites sonores et les normes applicables.

Paramètres techniques à vérifier avant de passer commande

• Capacité nominale et profil de charge prévu
• Tension primaire et secondaire
• Fréquence, groupe vectoriel et impédance
• Exigences relatives au changeur de prises
• Méthode de refroidissement et limite d'élévation de température
• Altitude d'installation et température ambiante
• Indice de protection, boîtier et résistance à la corrosion
• Exigences en matière d'essais et normes applicables
• Accessoires et systèmes de surveillance obligatoires

Pour les projets nécessitant des équipements de réseau de grande capacité, consultez notre Solution de transformateur entièrement isolé de 345 kV. Pour les applications solaires, éoliennes et de stockage d'énergie, consultez notre guide sur solutions de transformateurs pour les énergies renouvelables.

Critères et sélection finale

Le choix final du transformateur doit se fonder sur le cahier des charges approuvé du projet et sur les normes locales applicables. Les projets internationaux peuvent se référer aux normes CEI, ANSI, GB ou à des exigences techniques spécifiques aux gestionnaires de réseau.

Pour obtenir des informations générales sur les normes électrotechniques internationales, rendez-vous sur le site Commission électrotechnique internationale.

Conclusion

Transformateur à bain d'huile ou à sec Le choix ne consiste pas à opter pour une solution universellement meilleure. Les transformateurs à huile offrent généralement un refroidissement efficace et sont largement utilisés pour les grands projets en extérieur et à forte capacité. Les transformateurs à sec présentent un risque d'incendie moindre et sont souvent mieux adaptés aux environnements intérieurs ou sensibles au feu.

Le choix de la solution la plus adaptée dépend de la puissance du projet, de la tension, du lieu d'installation, des exigences de sécurité, des capacités de maintenance, de l'environnement et du coût total du cycle de vie. Yawei Transformer est en mesure de proposer des solutions sur mesure pour les applications destinées aux services publics, à l'industrie, au secteur commercial et aux énergies renouvelables.
